01、钢丝绳损伤原因

　　(1)纽结或打节

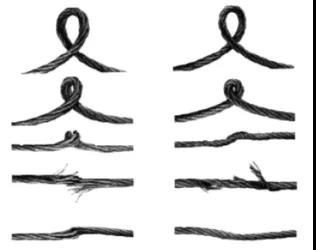

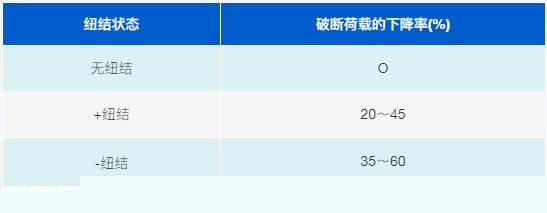

　　钢丝绳使用时要注意并防止因安装不善而引起的打节。如果钢丝绳被纽结，可负荷重量就会大大减小而产生危险。特别是同向捻的钢丝绳容易发生。纽结有：+纽结(捻距减小的方向)与-纽结(捻距变长的方向)。

　　(2)异常磨损

　　钢丝绳在使用过程中的磨损需加以注意。钢丝绳的不正常磨损会发生在下列的情况:

　　在卷扬上缠绕松弛，造成有拉力载荷时上下层相对位移挤压磨损

　　滑轮或滚筒回转不好或是没有回转

　　钢丝绳脱离轮槽

　　钢丝绳与轮槽边缘发生磨擦

　　钢丝绳与固定物发生磨擦

　　此外钢丝绳发生变形或被纽结情况就会催促局部磨损加剧而令使用寿命大大减少。

　　(3)过重负荷

　　钢丝绳如果过重负荷使用，会急速加剧其中钢丝被挤压变形程度和外部钢丝与轮槽之间的磨损程度，对作业安全性带来严重危害，同时亦缩短滑轮的寿命。为了防止过重负荷，要注意下列情况:

　　要在安全系数内作业。

　　要避免突然地，猛烈地刹车。

　　不要令钢丝绳从轮槽中跳出的情况发生。

　　(4)冲击和振动

　　如果运行速度频繁发生急剧变化，将造成冲击负荷。冲击负荷超过钢丝绳允许应力就会产生破断现象。多次冲击将会严重缩短钢丝绳的寿命。对已使用了一段时间的钢丝绳，与新绳相比，由于伸长余地较小，耐冲击性会更低。

　　(5)腐蚀

　　为腐蚀会明显地缩短钢丝绳的寿命，所以要避免钢丝绳的腐蚀。为了防止腐蚀，应定期涂上钢丝绳润滑油。钢丝绳储存时，要避免湿气而在干燥的环境下存放。

　　02、钢丝绳损伤种类

　　(1)断丝

　　拉力断丝：断丝显示一端是圆锥形的，一端是杯形的。破断面的收缩是这种断丝的典型。

　　剪断断丝：钢丝被横冲击断得好像剪切断面。

　　疲劳断丝：垂直的断面通常成为这种断丝的特性。

　　压倒及压扁断丝：受到压倒及压扁的钢丝因过度的加工硬化容易损伤。

　　磨损断丝: 磨损断丝显示出刀刃薄度的端部

　　腐蚀断丝: 腐蚀断丝容易见到在凹陷的表面

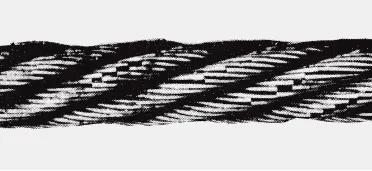

　　(2)磨损

　　在重叠钢丝绳时，在钢丝绳上、下层之间，和卷筒或轮槽边缘之间发生的压力可以损伤钢丝绳。

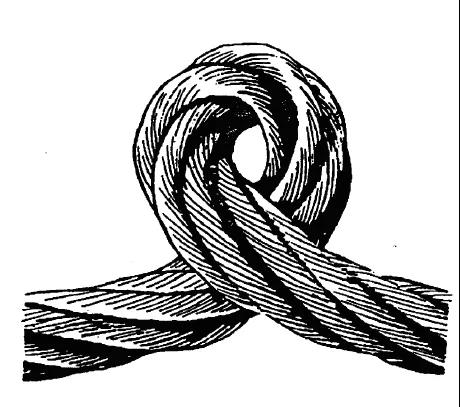

　　(3)钢丝绳由于操作不当造成的“打节”。

　　纽结或打节的凸出部份会容易受到过度的磨损

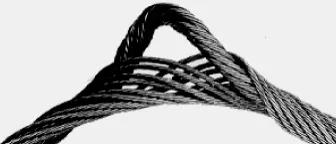

　　(4)由于冲击负荷的回弹或极小的轮槽半径引发突出的钢芯

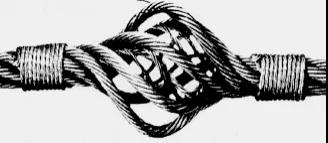

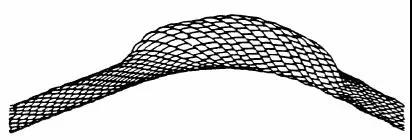

　　(5)“鸟笼”现象

　　钢丝绳在过度负荷下突然释放后，钢丝绳内的张力反弹所引起。这样被损伤的绳股和钢丝不能恢复原初状态。

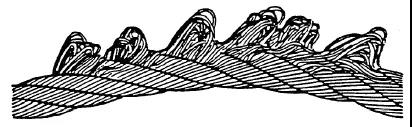

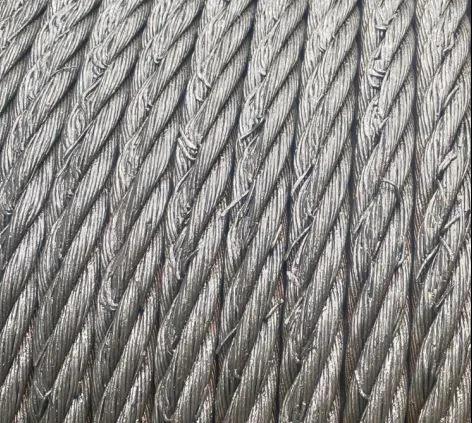

　　(6)绳股上环形钢丝通常由于不良的卷筒缠绕或钢丝绳在锐边上受到拉展。

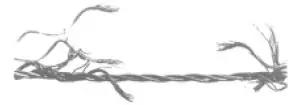

　　(7)由于过重负荷发生的抗张破断

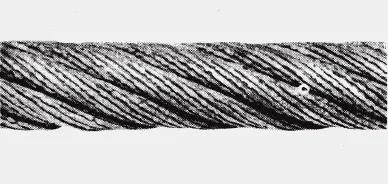

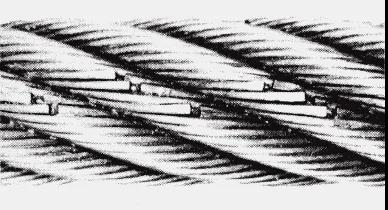

　　(8)由于弯曲疲劳的典型的断丝

　　(9)出现一条顺着钢丝绳方向的断丝证明对钢丝绳支撑不够，通常是滑轮或滚筒的绳槽过大引起疲劳断丝。

　　(10)由于钢丝绳浸入于化学处理的溶液发生的严重的腐蚀。

　　03、钢丝绳更换标准

　　出现以下情况需更换钢丝绳：钢丝绳的更换要根据断丝、磨损、腐蚀的情况而定，有下列情况之一者，要立即更换，不允许继续使用：

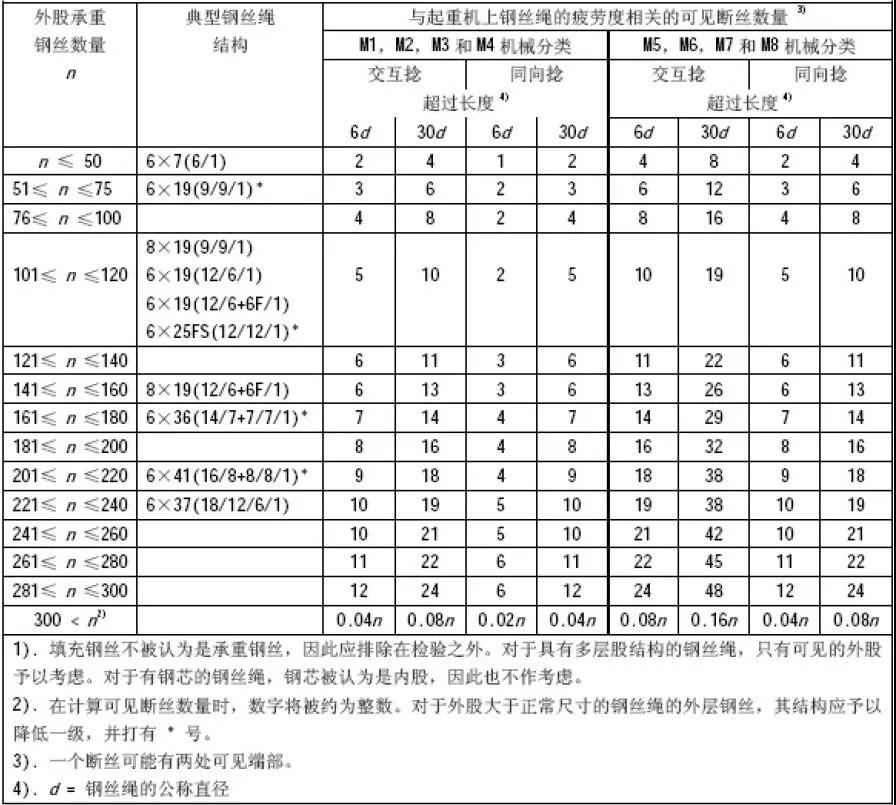

　　(1)外股断丝的数量(参考附表)



　　(2)断丝的附近组合

　　集中断丝：集中断丝在一个绳股上有超过外股的钢丝总数的5% 。

　　绳股断丝：如果一股完全断丝，此钢丝绳必须报废 。

　　(3)绳径的减小量达到公称直径的 7%

　　随着钢丝绳的磨损，在磨损地方的横断面的钢丝绳直径比最初的减小到93%。

　　(4)腐蚀

　　外部腐蚀：钢丝绳的表面显示有凹痕的腐蚀;破断力减小率是最初钢丝绳破断力的15～20%。

　　内部腐蚀：钢丝肿起来因内部的腐蚀，微细的铁锈发生在绳股之间。

　　(5)钢丝绳变形

　　鸟笼现象

　　挤压：挤压的钢丝绳横断面最小直径是最大直径的2/3或以下

　　绳芯的突出：内部钢芯突出在外绳股的外边

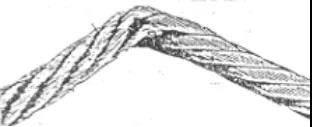

　　纽结或者打节

　　绳股突出：绳股从绳股中突出， 或一簇缆线突出钢丝绳结构

　　收缩螺旋型变形：收缩是指在短伸展方向上钢丝绳的直径减少

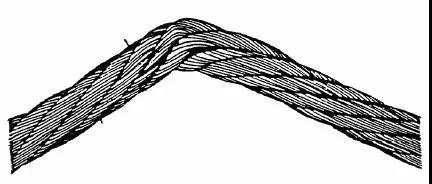

　　弯曲变形

　　(6)其它

　　高热损伤：钢丝绳由于受热、燃烧或露出于高热失去强度及钢丝硬度。

　　电的影响：弧形放电或电花损伤钢丝绳。
